产品名称:美国OWL 掌上型OTDR 多模光纤故障定位器

产品型号:OWLTREK2​

产品报价:

产品特点:美国OWL 掌上型OTDR 多模光纤故障定位器 OWLTREK2 ,OWLTrek2 系列掌上型 OTDR,体积更小巧,操作更简洁,独特的快捷键便于查看曲线、事件分析等,满足客户对各种光纤现场测试的需求,是局域网、城域网和 FTTX 网络施工、认证,光缆抢修和维护的仪表。

OWLTREK2​美国OWL 掌上型OTDR 多模光纤故障定位器的详细资料:

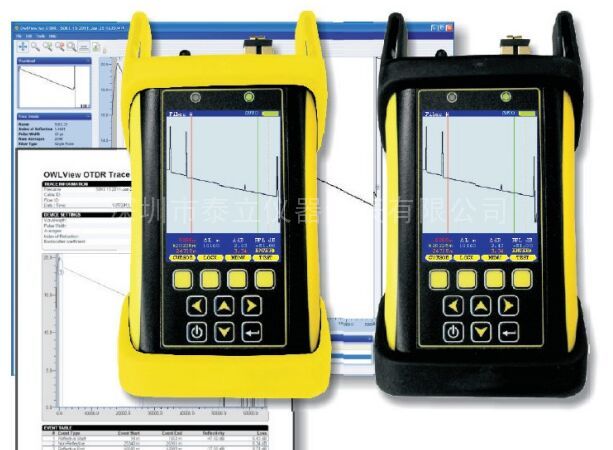

美国OWL 掌上型OTDR 多模光纤故障定位器 OWLTREK2

OWL 的 OWLTrek II OTDR 结合了小巧的袖珍外形、高分辨率彩色 LCD 显示屏和一些业内低价格,是注重成本的购买者的明智选择,他们只需要在多模光纤网络上执行基本的故障排除或恢复任务。所有这一切都来自真正袖珍型且价格公道的 OTDR,但具有与同类其他 OTDR 相当的功能和规格。



负担能力。在越来越难以证明为整个技术人员配备设备的理由时,公司比以前更加注重成本。这些公司的大部分安装/维修人员都配备了 OWLTrek II OTDR,并为高优先级工作留出了一些“专家"设备。

实时模式是 OTDR 中常见的高级功能。实时模式每隔几秒连续拍摄 OTDR 轨迹,让用户可以实时监控光纤的变化。

此外,当 OWLTrek II 连接到 PC 时,OWLView 软件包括实时查看器模式,该模式获取 OTDR 迹线并将其扩展到 PC 显示器上以便于查看。


正在寻找四件套 OTDR

动态范围/距离:OWLTrek II 多模 OTDR 能够在 12 英里到 +/- 6 英尺的范围内发现多模光纤中的断点。
额外的接头和其他产生损耗的事件将限制末端距离估计,这适用于所有 OTDR。

然而,无源多模链路很少超过 1.25 英里!在这么短的距离内,OWLTrek II 具有大约 +/- 1 米的断点发现能力!

事实上,由于增加了 OTDR 成本,增加动态范围实际上在几乎所有情况下都是一个缺点。

可选的集成光功率计 (OPM):提供包含集成光功率/损耗计的型号。

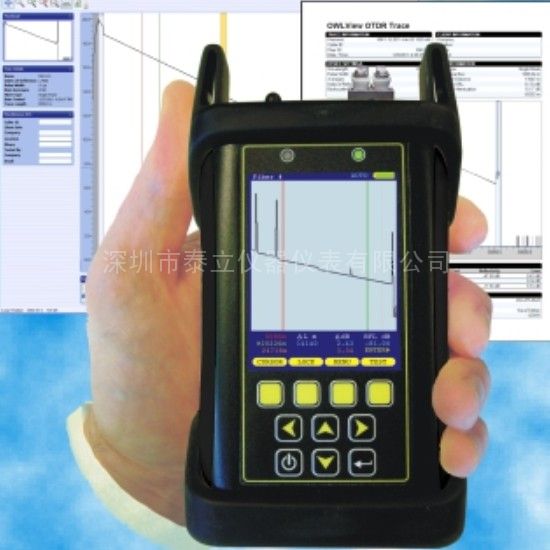

美国OWL 掌上型OTDR 多模光纤故障定位器 OWLTREK2

光电探测器:InGaAs
连接器:2.5mm & 1.25mm 适配器
光纤类型:多模/单模
校准波长:
精度:850、980、1300、1310、1490、1550、1625nm
分辨率:+/- 0.15 dB
测量单位:0.01 dB
测量范围:+5 至 -50 dBm(典型值;范围随波长变化)

特性和规格
主要规格
输出波长:850 和 1300nm
动态范围:27 dB (850nm) / 29 dB (1300nm)
事件死区:2米(典型)
衰减死区:5 米(典型)
用户可选择的脉冲宽度:1、2、5、10、20、50、100、200 米
距离范围:12 英里(20 公里)
OTDR 端口:LC
VFL 端口:LC
主要 OPM 规格(仅限“M"型号)
探测器:InGaAs
连接器:通用 2.5mm 和 1.25mm 适配器
光纤类型:多模/单模
校准波长:850、980、1300、1310、1490、1550、1625nm
准确度:+/- 0.15 分贝
分辨率:0.01 分贝
测量单位:dBm、dB
测量范围:+5 至 -50 dBm(典型值;范围随波长变化)

自动事件定位/事件表
自动事件定位是一项高级功能,通常只有昂贵的 OTDR 才有。 OWLTrek II OTDR 现在将此功能引入入门级 OTDR 市场。

OWLTrek II OTDR 包括一个事件表,显示每个事件的位置、类型、反射水平和损耗。用户可以选择要查看的事件,并自动放大 OTDR 显示屏上的事件。

自动屏幕旋转
OWLTrek II OTDR 可能只有袖珍型,但 2.8 英寸高分辨率彩色 LCD 大显示屏甚至可以轻松显示最长的轨迹。而且,为了获得更大的查看灵活性和跟踪细节,OWL 实施了先进的 MEMS 技术,该技术可自动在纵向和横向模式之间“翻转"高分辨率彩色 LCD 显示屏。在横向模式下,更宽的查看区域意味着在放大事件时可以查看更多细节。

猫头鹰软件
OWLView 软件允许用户将存储的轨迹从 OWLTrek II OTDR 下载到 PC。



特点:
事件分析
使用 Telcordia GR-196 2.0 文件格式存储数据
用于硬拷贝记录保存的打印报告
包含手册、快速参考指南和视频链接的帮助菜单


限制 OTDR 距离范围的因素包括熔接、互连、光纤质量、光纤衰减以及其他引起损耗的事件,例如微弯和宏弯。


标配包括:
OWLTrek II 多模 OTDR
集成视觉故障定位器 (VFL) 端口
硬壳手提箱
USB下载线
电池充电器(仅限美国)
带有 OWLView 跟踪软件、USB 驱动程序、产品手册和产品视频的 USB 闪存驱动器
